Systemy zamocowańdo Fasad Wentylowanych

Systemy konstrukcji Artrys to szeroka, kompletna gama specjalistycznych produktów, stworzona z mysla o nowoczesnych elewacjach. Baze systemu wsporczego stanowia konsole oraz profile aluminiowe, zaprojektowane w celu łatwego niwelowania nierówności podłoża (m.in. dzięki opcji 30 mm regulacji na łączeniu profili). Konsole oferowane są w trzech wariantach: aluminiowych, nierdzewnych, aluminiowo-tworzywowych (czyli tzw. pasywnych).

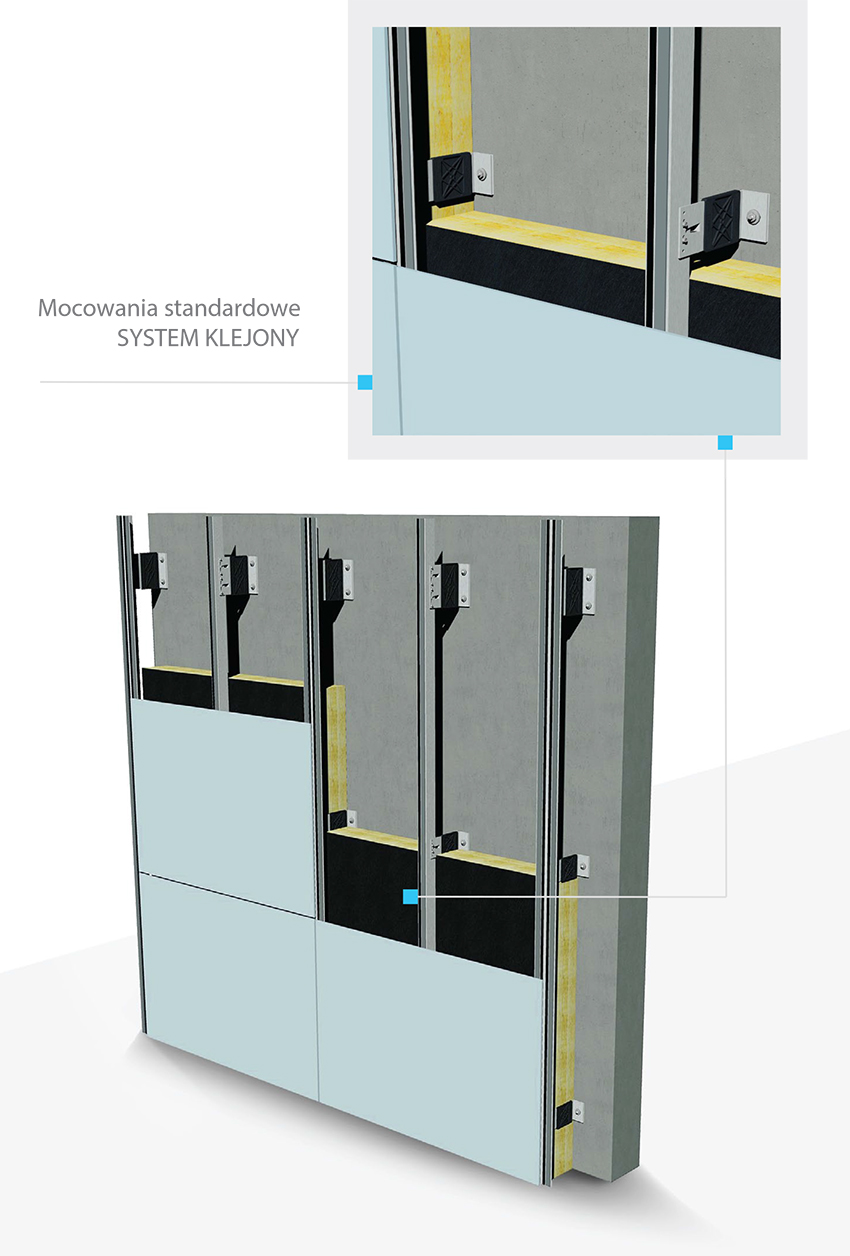

Detale Mocowań Standardowych - System Klejony

(PIONOWY UKŁAD PROFILI)

POŁĄCZENIE Z ATTYKĄ I GRUNTEM

1a.ARTRYS BRACKET LARGE PASSIVE - BLP X
1b.ARTRYS BRACKET MEDIUM PASSIVE - BMP X
2b.ARTRYS L PROFILE - ALP 45/55/2
5a.ISOLATOR LARGE - PVC L
5b.ISOLATOR MEDIUM - PVC M
6PŁYTA ELEWACYJNA
7KLEJ + TASMA
9WKRET ŁACZACY KONSOLE Z PROFILAMI
10KOTWA MOCUJACA KONSOLE
11WEŁNA MINERALNA Z WELONEM
12KATOWNIK MASKUJACY, PERFOROWANY
13OBRÓBKA BLACHARSKA

POŁĄCZENIE NAROŻNIKOWE ZEWNĘTRZNE

1ARTRYS BRACKET PASSIVE - BLP X/BMP X
2b.ARTRYS L PROFILE - ALP 45/55/2
3b.ARTRYS T PROFILE - ATP 95/55/2
5ISOLATOR - PVC L/PVC M
6PŁYTA ELEWACYJNA
7KLEJ + TASMA
9WKRET ŁACZACY KONSOLE Z PROFILAMI
10KOTWA MOCUJACA KONSOLE
11WEŁNA MINERALNA Z WELONEM

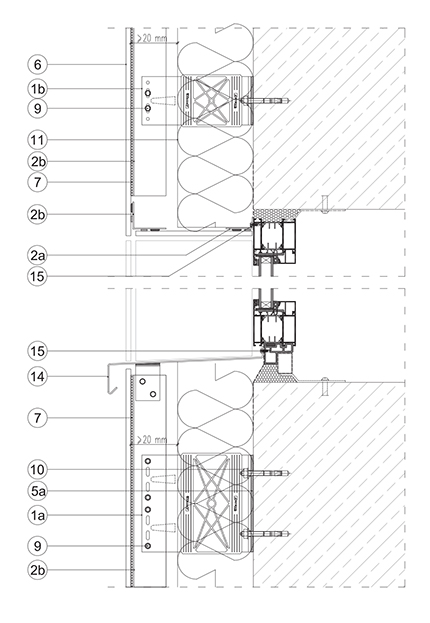

POŁĄCZENIE Z OKNEM - GLIF POZIOMY, PARAPET

1a.ARTRYS BRACKET LARGE PASSIVE - BLP X
1b.ARTRYS BRACKET MEDIUM PASSIVE - BMP X
2a.ARTRYS L PROFILE - ALP 45/20/2
2b.ARTRYS L PROFILE - ALP 45/55/2
5a.ISOLATOR LARGE - PVC L
5b.ISOLATOR MEDIUM - PVC M
6PŁYTA ELEWACYJNA
7KLEJ + TASMA
9WKRET ŁACZACY KONSOLE Z PROFILAMI
10KOTWA MOCUJACA KONSOLE
11WEŁNA MINERALNA Z WELONEM
14PARAPET
15WKRET SAMOWIERCĄCY

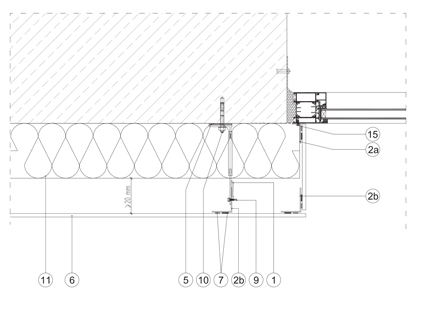

POŁACZENIE Z OKNEM - GLIF PIONOWY

1ARTRYS BRACKET PASSIVE - BLP X/BMP X
2a.ARTRYS L PROFILE - ALP 45/20/2
2b.ARTRYS L PROFILE - ALP 45/55/2
5ISOLATOR - PVC L/PVC M
6PŁYTA ELEWACYJNA
7KLEJ + TASMA
9WKRET ŁACZACY KONSOLE Z PROFILAMI
10KOTWA MOCUJACA KONSOLE
11WEŁNA MINERALNA Z WELONEM
15WKRET SAMOWIERCACY
